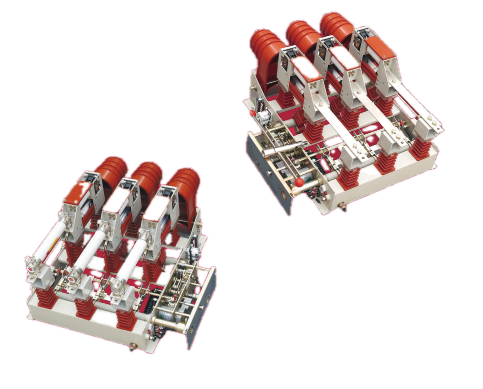

ສູນຍາກາດ Load Break Switch ແລະ Fuse Combination Apparatus

ສະວິດສູນຍາກາດ Load Break ແລະອຸປະກອນປະສົມຟິວສ໌ຈະລວມຕົວຂັດຂວາງສູນຍາກາດກັບລະບົບການປະສານງານ fuse-trip. ພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດປົກກະຕິ, ສະຫຼັບເຮັດວຽກເປັນເອກະລາດ. ເມື່ອກະແສໄຟຟ້າຜິດປົກກະຕິເກີນລະດັບຂອງຟິວ, ຟິວຟິວຟິວຟິວ ຟິວເຕີ ກະຕຸ້ນກົນໄກການເດີນທາງຂອງສະວິດ, ເປີດການຕິດຕໍ່ຫຼັກ ແລະ ລ້າງວົງຈອນ. ໄລຍະຫ່າງການແຍກທີ່ສະແດງໂດຍກົງ ແລະໄລຍະເປີດ interrupter ແມ່ນບັນລຸໄດ້ໃນຈັງຫວະດຽວ. ເຄື່ອງປິດພື້ນດິນ, ປະສານກັບສະວິດດິນ, ສະຫນອງການເຊື່ອມຕໍ່ແຜ່ນດິນໂລກທີ່ເບິ່ງເຫັນໄດ້ສໍາລັບການບໍາລຸງຮັກສາ. ated at 12 kV ແລະ 630 A ກັບ 20 kA ໄລຍະເວລາສັ້ນທົນທານຕໍ່ໃນປະຈຸບັນ, ອຸປະກອນໄດ້ຖືກສ້າງຂື້ນສໍາລັບການບໍລິການທີ່ເຊື່ອຖືໄດ້ໃນເຄືອຂ່າຍການແຜ່ກະຈາຍໃນຕົວເມືອງແລະຊົນນະບົດ.

ຫຼັກການການເຮັດວຽກ

ພາຍໃນເຄື່ອງລົບກວນສູນຍາກາດ, ຕິດຕໍ່ພົວພັນໄດ້ຖືກຜະນຶກເຂົ້າກັນໃນສະພາບແວດລ້ອມທີ່ສູນຍາກາດສູງ (ປົກກະຕິແລ້ວຕ່ໍາກວ່າ 10⁻⁴ Pa). ໃນເວລາທີ່ການຕິດຕໍ່ແຍກຕ່າງຫາກພາຍໃຕ້ການໂຫຼດ, arc vapor ໂລຫະປະກອບມາຈາກອຸປະກອນການຕິດຕໍ່ evaporated. ແນວໃດກໍ່ຕາມ, ເນື່ອງຈາກວ່າສູນຍາກາດມີເກືອບບໍ່ມີໂມເລກຸນອາຍແກັສສໍາລັບການ ionization, arc ບໍ່ສາມາດຮັກສາຕົວມັນເອງແລະ extinguishes ທໍາອິດທີ່ສູນຂ້າມທໍາມະຊາດຂອງກະແສ AC. ອາຍຂອງໂລຫະ condenses ຢ່າງໄວວາກ່ຽວກັບຫນ້າຕິດຕໍ່ແລະ shielding, ການຟື້ນຟູຄວາມເຂັ້ມແຂງ dielectric ພາຍໃນ milliseconds. ວິ​ທີ​ການ​ດັບ​ໄຟ​ໂຄ້ງ​ນີ້​ບໍ່​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ສື່​ມວນ​ຊົນ​ພາຍ​ນອກ (ນ​້​ໍາ​ມັນ​ຫຼື SF₆​) ແລະ​ສົ່ງ​ຜົນ​ໃຫ້​ມີ​ການ​ເຊາະ​ເຈື່ອນ​ການ​ຕິດ​ຕໍ່​ຫນ້ອຍ​.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ການ​ສະ​ຫຼັບ​ປະ​ສົມ​ປະ​ສານ​ແລະ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​

ສະວິດການໂຫຼດສູນຍາກາດ ແລະ ອຸປະກອນປະສົມຟິວຂອງພວກເຮົາເຮັດການສະຫຼັບການໂຫຼດຕາມປົກກະຕິ ແລະ, ດ້ວຍຟິວ, ເຮັດໃຫ້ເກີດການຂັດຈັງຫວະຂອງວົງຈອນສັ້ນ. ນີ້ລົບລ້າງຄວາມຕ້ອງການສໍາລັບ breaker ວົງຈອນແຍກຕ່າງຫາກໃນແຕ່ລະ feeder, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍທຶນ.

ຮອຍຕີນທີ່ຫນາແຫນ້ນ

ກົນໄກການຂັບຫຼຸດຜ່ອນຄວາມກົດດັນຂອງແຮງດັນຕໍ່ interrupter ພາຍນອກສະຫຼັບທັນທີ, ອະນຸຍາດໃຫ້ interrupter ຂະຫນາດນ້ອຍກວ່າແລະຂະຫນາດອຸປະກອນໂດຍລວມ. ນີ້ອະນຸຍາດໃຫ້ຈັດວາງຄວາມຫນາແຫນ້ນທີ່ສູງຂຶ້ນໃນຫນ່ວຍງານຕົ້ນຕໍວົງແລະສະຖານີຍ່ອຍທີ່ຫນາແຫນ້ນ.

ປະຕິບັດການດ່ຽວ

ໄລຍະຫ່າງທີ່ໂດດດ່ຽວ ແລະໄລຍະຫ່າງເປີດຂອງ interrupter ແມ່ນບັນລຸໄດ້ໃນການເຄື່ອນໄຫວດຽວ, ເຮັດໃຫ້ການສະຫຼັບລໍາດັບງ່າຍຂຶ້ນ ແລະຫຼຸດຜ່ອນຄວາມເປັນໄປໄດ້ຂອງຄວາມຜິດພາດຂອງຜູ້ປະຕິບັດງານ.

ເບິ່ງເຫັນດິນເພື່ອຄວາມປອດໄພ

ເຄື່ອງປິດພື້ນດິນ, ເຊື່ອມຕິດກັນກັບສະວິດດິນ, ໃຫ້ການຊີ້ບອກທາງກາຍ ແລະພາບຂອງການໂດດດ່ຽວ, ເຮັດໃຫ້ການເຂົ້າເຖິງການບຳລຸງຮັກສາທີ່ປອດໄພ ໂດຍບໍ່ມີອຸປະກອນເສີມດິນ.

ເທັກໂນໂລຍີທີ່ບໍ່ເສຍຄ່າ SF₆

ການຂັດຂວາງສູນຍາກາດກໍາຈັດຄວາມກັງວົນຂອງອາຍແກັສເຮືອນແກ້ວແລະຫຼີກເວັ້ນການຈັດການ, ການທົດສອບການຮົ່ວໄຫຼ, ແລະຂັ້ນຕອນການຕື່ມຂໍ້ມູນທີ່ກ່ຽວຂ້ອງກັບອຸປະກອນ SF₆.

ການວິນິດໄສຜິດ

ການເຮັດວຽກຂອງຟິວເລື້ອຍໆໂດຍປົກກະຕິຊີ້ໃຫ້ເຫັນບັນຫາລະບົບພື້ນຖານ. ຕໍ່ໄປນີ້ແມ່ນສາເຫດຕົ້ນຕໍແລະມາດຕະການແກ້ໄຂ:

ວົງຈອນສັ້ນຂອງລະບົບ: ເມື່ອວົງຈອນສັ້ນເກີດຂື້ນ, ກະແສໄຟຟ້າຈະລະລາຍອົງປະກອບຟິວຢ່າງໄວວາ. ຄວາມຜິດຕ້ອງຖືກຕັ້ງແລະລ້າງອອກ (ເຊັ່ນ: ການສ້ອມແປງສາຍຫຼືປ່ຽນອຸປະກອນທີ່ຜິດພາດ) ກ່ອນທີ່ຈະປ່ຽນຟິວດ້ວຍອັດຕາທີ່ຖືກຕ້ອງ.

ການໂຫຼດເກີນແບບຍືນຍົງ: ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຂ້າງເທິງໃນປະຈຸບັນທີ່ມີການຈັດອັນດັບສ້າງຄວາມຮ້ອນຫຼາຍເກີນໄປ, ເຮັດໃຫ້ຟິວ melt. ການໂຫຼດຕ້ອງຖືກຫຼຸດລົງໄປຢູ່ພາຍໃນລະດັບຂອງອຸປະກອນ, ຫຼືລະດັບຂອງຟິວຕ້ອງໄດ້ຮັບການຍົກລະດັບໂດຍປະສານສົມທົບກັບການສຶກສາການປົກປ້ອງລະບົບ.

ການເລືອກຟິວບໍ່ຖືກຕ້ອງ: ຖ້າ rating ອົງປະກອບຂອງຟິວຕ່ໍາເກີນໄປສໍາລັບຄໍາຮ້ອງສະຫມັກ, ການດໍາເນີນງານ nuisance ຈະເກີດຂຶ້ນ. ກວດສອບການຈັດອັນດັບຂອງຟິວກັບຄວາມອາດສາມາດຂອງຫມໍ້ແປງຫຼື feeder ແລະທົດແທນດ້ວຍອົງປະກອບທີ່ມີຂະຫນາດທີ່ເຫມາະສົມຕໍ່ຕາຕະລາງການປະສານງານຜູ້ຜະລິດ.

ຕົວກໍານົດການດ້ານວິຊາການ

ສະພາບແວດລ້ອມຂອງແອັບພລິເຄຊັນ

ເຄືອຂ່າຍວົງແຫວນໃນຕົວເມືອງ

ສະວິດສູນຍາກາດ Load Break ແລະ Fuse Combination Apparatus ເຮັດໜ້າທີ່ເປັນຕົວປ່ຽນພາກສ່ວນໃນຫົວໜ່ວຍຫຼັກວົງແຫວນ (RMUs). ຂະຫນາດກະທັດລັດ, ບັນລຸໄດ້ໂດຍຜ່ານການອອກແບບກົນໄກການຂັບລົດ, ອະນຸຍາດໃຫ້ການຕັ້ງຄ່າ switchgear ຄວາມຫນາແຫນ້ນສູງໃນ substations ຕົວເມືອງທີ່ມີຂໍ້ຈໍາກັດ. ສະຫຼັບການເຊື່ອມດິນແບບປະສົມປະສານເຮັດໃຫ້ຂັ້ນຕອນການບໍາລຸງຮັກສາງ່າຍຂຶ້ນ, ຫຼຸດຜ່ອນເວລາໄຟໄຫມ້ໃນລະຫວ່າງການເຮັດວຽກທີ່ກໍານົດໄວ້.

ສະຖານທີ່ອຸດສາຫະກໍາ

ສໍາລັບໂຮງງານອຸດສາຫະກໍາທີ່ມີສູນການໂຫຼດຫຼາຍ, ເຄື່ອງສູນຍາກາດ Load Break Switch ແລະ Fuse Combination Unit ສະຫນອງການສະຫຼັບການໂຫຼດຢູ່ທີ່ຜູ້ຮັບການຫັນປ່ຽນແລະຈຸດ feeder. ທາງເລືອກການປະສົມປະສານຂອງສະວິດ-fuse ສະຫນອງການປົກປ້ອງວົງຈອນສັ້ນໂດຍບໍ່ມີການຄ່າໃຊ້ຈ່າຍຂອງ breaker ວົງຈອນສູນຍາກາດຢ່າງເຕັມທີ່, ເຫມາະສໍາລັບ feeders ທີ່ບໍ່ສໍາຄັນບ່ອນທີ່ມີການປ້ອງກັນຄວາມຜິດແມ່ນຂຶ້ນກັບສາຍນ້ໍາ.

ເຄືອຂ່າຍການແຈກຢາຍຊົນນະບົດ

ການແຜ່ກະຈາຍໃນເຂດຊົນນະບົດສະເຫນີສິ່ງທ້າທາຍສະເພາະ: ຄວາມຍາວຂອງ feeder ຍາວ, ການໂຫຼດຂອງຕົວປ່ຽນແປງ, ແລະການເຫນັງຕີງຂອງແຮງດັນ. ໃນຕອນທ້າຍຂອງເຄື່ອງປ້ອນ 10kV ຍາວ, ການຫຼຸດລົງຂອງແຮງດັນໃນໄລຍະການໂຫຼດສູງສຸດສາມາດມີຄວາມສໍາຄັນ, ເຮັດໃຫ້ແຮງດັນຕ່ໍາຢູ່ໃນສະຖານທີ່ຂອງລູກຄ້າ. ອຸ​ປະ​ກອນ​ການ​ແກ້​ໄຂ​ນີ້​ໃນ​ສອງ​ວິ​ທີ​. ຫນ້າທໍາອິດ, ການຕິດຕັ້ງຢູ່ໃນຈຸດຍຸດທະສາດຕາມ feeders ຍາວຊ່ວຍໃຫ້ຜູ້ປະຕິບັດການເຄືອຂ່າຍສາມາດແບ່ງແຍກສາຍ, ແຍກຄວາມຜິດແລະການຫຼຸດຜ່ອນເຂດ outage. ອັນທີສອງ, ອຸປະກອນສາມາດປ່ຽນທໍ່ຫັນປ່ຽນແລະທະນາຄານ capacitor, ຊ່ວຍໃຫ້ຜູ້ປະຕິບັດງານສາມາດຈັດການໂປຣໄຟລແຮງດັນໄດ້ມີປະສິດທິພາບຫຼາຍຂຶ້ນ. ໃນສະພາບການຊົນນະບົດ, ຄວາມຕ້ອງການການບໍາລຸງຮັກສາຕ່ໍາຂອງອຸປະກອນແມ່ນມີຄຸນຄ່າໂດຍສະເພາະ - ພະນັກງານບໍາລຸງຮັກສາອາດຈະເດີນທາງໄກຫຼາຍເພື່ອໄປເຖິງສະຖານທີ່, ດັ່ງນັ້ນຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນລະຫວ່າງການໄປຢ້ຽມຢາມໂດຍກົງຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ.

FAQ

Q1: ເຄື່ອງດູດຝຸ່ນຂັດຂວາງການດັບໄຟແນວໃດ?

ໃນເວລາທີ່ຕິດຕໍ່ພົວພັນພາຍໃນສູນຍາກາດ interrupter ແຍກຕ່າງຫາກພາຍໃຕ້ການໂຫຼດ, arc vapor ໂລຫະປະກອບລະຫວ່າງຫນ້າຕິດຕໍ່. ເນື່ອງຈາກວ່າ interrupter ຮັກສາສູນຍາກາດສູງທີ່ມີໂມເລກຸນອາຍແກັສຈໍານວນຫນ້ອຍທີ່ມີຢູ່ສໍາລັບການ ionization, arc ບໍ່ສາມາດຮັກສາຕົວມັນເອງແລະ extinguishes ທໍາອິດທີ່ສູນຂ້າມທໍາມະຊາດຂອງປະຈຸບັນ. ວິ​ທີ​ການ​ສູນ​ພັນ arc ນີ້​ແມ່ນ​ປະ​ສິດ​ທິ​ພາບ​, ໄວ​, ແລະ​ຮຽກ​ຮ້ອງ​ໃຫ້​ບໍ່​ມີ​ສື່​ມວນ​ຊົນ arc quenching ຈາກ​ພາຍ​ນອກ​.

Q2: ສາເຫດຂອງການເຮັດວຽກຂອງຟິວເລື້ອຍໆແມ່ນຫຍັງ, ແລະມັນຖືກແກ້ໄຂແນວໃດ?

ການເຮັດວຽກຂອງຟິວເລື້ອຍໆມັກຈະສະແດງເຖິງຄວາມຜິດຂອງລະບົບ. ສາເຫດຕົ້ນຕໍແມ່ນ: ລະບົບໄຟຟ້າລັດວົງຈອນ (ຄວາມຜິດໃນປະຈຸບັນ melts ອົງປະກອບຂອງຟິວ; ຄວາມຜິດຕ້ອງຖືກຕັ້ງແລະອະນາໄມກ່ອນທີ່ຈະປ່ຽນຟິວທີ່ມີການຈັດອັນດັບທີ່ຖືກຕ້ອງ), ການໂຫຼດເກີນທີ່ຍືນຍົງ (ການດໍາເນີນງານຂ້າງເທິງ rated ປະຈຸບັນສໍາລັບໄລຍະເວລາຂະຫຍາຍ; ການໂຫຼດຕ້ອງຫຼຸດລົງ), ຫຼືການເລືອກຟິວບໍ່ຖືກຕ້ອງ (ການຈັດອັນດັບອົງປະກອບຂອງຟິວຕ່ໍາເກີນໄປສໍາລັບການນໍາໃຊ້; ຟິວຕ້ອງຖືກປ່ຽນແທນ).

ຄໍາຖາມທີ 3: ໂດຍທົ່ວໄປແລ້ວເຄື່ອງໃຊ້ໃນການຜະສົມຜະສານສູນຍາກາດ Load Break ແລະ Fuse ແມ່ນບ່ອນໃດ?

ອຸປະກອນແມ່ນເຫມາະສົມສໍາລັບສາມເຟດ AC ລະບົບແຮງດັນກາງ. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີຫນ່ວຍງານຕົ້ນຕໍວົງ (RMUs), ສະຖານີຍ່ອຍທີ່ຫນາແຫນ້ນ, ສາຍການແຜ່ກະຈາຍສ່ວນສະຫຼັບ, ແລະການປ້ອງກັນການຫັນປ່ຽນໃນເວລາທີ່ປະສົມປະສານກັບຟິວ.

Q4: ອຸປະກອນນີ້ສາມາດທົດແທນເຄື່ອງຕັດວົງຈອນສູນຍາກາດໄດ້ບໍ?

ບໍ່. ອຸປະກອນດັ່ງກ່າວຖືກອອກແບບມາສໍາລັບການສະຫຼັບການໂຫຼດ ແລະ, ເມື່ອຕິດຕັ້ງຟິວສ, ສະຫນອງການປ້ອງກັນວົງຈອນສັ້ນ. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດຖືກອອກແບບເພື່ອລົບກວນທັງກະແສກະແສໄຟຟ້າປົກກະຕິ ແລະກະແສໄຟຟ້າຂາດວົງຈອນໂດຍກົງ. ສໍາລັບແອັບພລິເຄຊັນທີ່ມີການປ້ອງກັນຄວາມຜິດທາງເທິງນ້ໍາແລ້ວ, ອຸປະກອນນີ້ສະຫນອງການແກ້ໄຂທີ່ມີຄ່າໃຊ້ຈ່າຍຫຼາຍກ່ວາເຄື່ອງຕັດວົງຈອນສູນຍາກາດຢ່າງເຕັມທີ່.

ເປັນຫຍັງຕ້ອງເລືອກ SanGao?

1. ຄວາມສາມາດໃນການຜະລິດ

SanGao ດໍາເນີນການພື້ນທີ່ 10-mu (6,667 m²) ໃນ Liushi, Zhejiang, ມີພື້ນທີ່ການຜະລິດ 10,000 m², ການປະກອບທີ່ຢູ່ອາໄສສະເພາະແລະສາຍການທົດສອບສໍາລັບ switchgear ແຮງດັນກາງ.

2. ທີມງານວິຊາການ

ບໍລິສັດມີພະນັກງານ 120 ຄົນ, ລວມທັງວິສະວະກອນລະດັບກາງຫາອາວຸໂສ 20 ຄົນ ເຊິ່ງກວມເອົາການອອກແບບກົນຈັກ, ແຮງດັນໄຟຟ້າແຮງສູງ ແລະ ການຮັບປະກັນຄຸນນະພາບ. ທຶນຈົດທະບຽນ 81,68 ລ້ານຢວນ, ຊັບສິນທັງໝົດປະມານ 200 ລ້ານຢວນ.

3. ລະບົບຄຸນນະພາບທີ່ໄດ້ຮັບການຢັ້ງຢືນ

ການຜະລິດແມ່ນດໍາເນີນພາຍໃຕ້ ISO 9001: 2008, ISO 14001, ແລະ ISO 45001 ການຢັ້ງຢືນ. ເຫຼົ່ານີ້ຕ້ອງການການຄວບຄຸມຜູ້ສະຫນອງເອກະສານ, ການກວດສອບຂາເຂົ້າ, ການກວດສອບໃນຂະບວນການ, ແລະການທົດສອບການຍອມຮັບຂັ້ນສຸດທ້າຍ.

4. ຂະບວນການ traceability

n ລະບົບ ERP ຕິດຕາມວັດສະດຸ, ການດໍາເນີນງານການຜະລິດ, ແລະບັນທຶກການທົດສອບ. ແຕ່ລະຫນ່ວຍແມ່ນ serialized ກັບຂໍ້ມູນການທົດສອບເກັບຮັກສາໄວ້ສໍາລັບການ traceability ຢ່າງເຕັມທີ່.

5. ການທົດສອບປົກກະຕິ

ທຸກໆອຸປະກອນຜ່ານການທົດສອບ dielectric ທົນທານຕໍ່ (ວົງຈອນຕົ້ນຕໍແລະແຜ່ນດິນໂລກ), ການທົດສອບການດໍາເນີນງານກົນຈັກພາຍໃຕ້ການຄວບຄຸມຄູ່ມືແລະໄຟຟ້າ, ແລະການວັດແທກຄວາມຕ້ານທານການຕິດຕໍ່. ຫນ່ວຍຕົວຢ່າງແມ່ນຂຶ້ນກັບການທົດສອບໃນປະຈຸບັນສັ້ນສໍາລັບການກວດສອບ 20 kA / 4 s.

6. ການຮ່ວມມືດ້ານວິຊາການ

SanGao ຮ່ວມມືກັບ Xi'an Senyuan, ສະຖາບັນຄົ້ນຄວ້າໄຟຟ້າປັກກິ່ງ, ແລະສະຖາບັນຄົ້ນຄ້ວາແຮງດັນສູງ Xi'an ສໍາລັບການທົດສອບປະເພດແລະການປະຕິບັດຕາມມາດຕະຖານ GB ແລະ IEC.

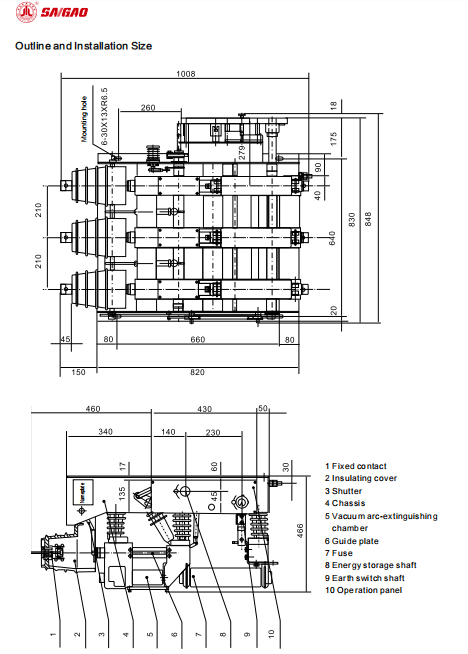

ການແຍກອົງປະກອບ

ບໍ່.	ອົງປະກອບ
1	ຕິດຕໍ່ພົວພັນ
2	ການປົກຫຸ້ມຂອງ insulating
3	ຊັດເຕີ
4	Chassis
5	ຫ້ອງດັບສູນຍາກາດ arc-extinguishing
6	ຈານແນະນຳ
7	ຟິວ
8	shaft ການເກັບຮັກສາພະລັງງານ
9	ແກນສະຫຼັບໂລກ
10	ແຜງປະຕິບັດງານ
