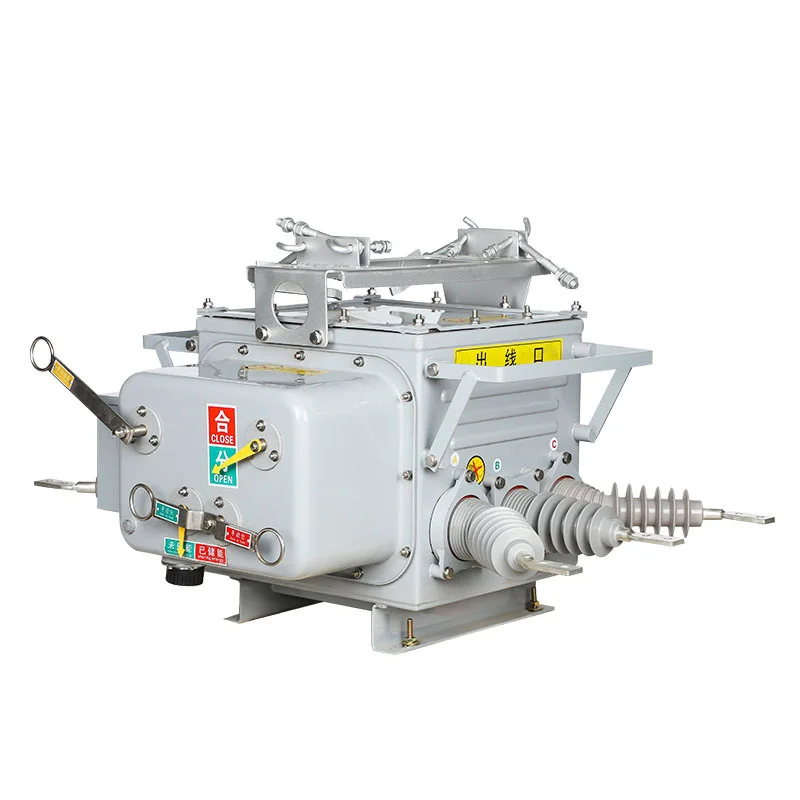

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງ

SanGao ທົນທານກາງແຈ້ງວົງຈອນສູນຍາກາດ breaker (ຕໍ່ໄປນີ້ເອີ້ນວ່າ "ຕັດວົງຈອນເຂດແດນ") ແມ່ນເຫມາະສົມສໍາລັບ switchgear ແຮງດັນສູງກາງແຈ້ງທີ່ມີສາມເຟດ AC 50Hz ແລະແຮງດັນ rated ຂອງ 33kV ແລະຂ້າງລຸ່ມນີ້. ຮ່າງກາຍຂອງ breaker ວົງຈອນໄດ້ຖືກຕິດຕັ້ງດ້ວຍສູນຍາກາດ arc extinguishing chamber, ການຫັນເປັນປະຈຸບັນ, ລໍາດັບສູນ transformer ປະຈຸບັນ, ແລະອື່ນໆ breaker ວົງຈອນມີໂຫມດການຄຸ້ມຄອງໄລຍະໄກ, ຫນ້າທີ່ຄວບຄຸມການປ້ອງກັນ, ແລະຫນ້າທີ່ການສື່ສານ. ມັນ​ສາ​ມາດ​ຕັດ​ສິນ​ເຊື່ອ​ຖື​ແລະ​ກວດ​ສອບ​ສະ​ຖາ​ນີ​ຍ່ອຍ​, ວິ​ສາ​ຫະ​ກິດ​ອຸດ​ສາ​ຫະ​ກໍາ​ແລະ​ບໍ່​ແຮ່​, ແລະ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​ໃນ​ຕົວ​ເມືອງ​ແລະ​ຊົນ​ນະ​ບົດ​ເພື່ອ​ຈຸດ​ປະ​ສົງ​ການ​ຄວບ​ຄຸມ​ແລະ​ປົກ​ປັກ​ຮັກ​ສາ​. ພິເສດແມ່ນເຫມາະສົມສໍາລັບການດໍາເນີນງານເລື້ອຍໆຂອງຫນ້າດິນແລະເມືອງລະດັບ milliampere ລະດັບສູນລໍາດັບປະຈຸບັນແລະໄລຍະຄວາມຜິດຂອງວົງຈອນສັ້ນກະແສໄຟຟ້າ, ບັນລຸການລົບລ້າງອັດຕະໂນມັດຂອງຄວາມຜິດດິນໄລຍະດຽວແລະໄລຍະເຖິງໄລຍະຄວາມຜິດວົງຈອນສັ້ນ.

ຕົວຕັດວົງຈອນສູນຍາກາດເຂດແດນກາງແຈ້ງຂັດຂວາງອາກຢູ່ໃນໂຫມດສູນຍາກາດແລະໃຊ້ການສນວນກັນອາຍແກັສ SF6. ກ່ອງດັ່ງກ່າວຮັບຮອງເອົາການປະທັບຕາອາຍແກັສນໍາເຂົ້າຂັ້ນສູງ, ເຕັກໂນໂລຊີໂຄງສ້າງການລະເບີດແລະ insulation, ປະສິດທິພາບການຜະນຶກໂດຍລວມທີ່ດີເລີດ. ການປະຕິບັດການປະທັບຕາຂອງທໍ່ນໍາເຂົ້າແລະສົ່ງອອກຍັງໄດ້ຮັບການປັບປຸງ, ແລະການປະຕິບັດການຜະນຶກໂດຍລວມແມ່ນດີ. ອາຍແກັສ SF6 ທີ່ເຕັມໄປດ້ວຍພາຍໃນຈະຕ້ອງບໍ່ຮົ່ວໄຫຼຫຼືໄດ້ຮັບຜົນກະທົບຈາກສະພາບແວດລ້ອມພາຍນອກ. ກົນໄກການດໍາເນີນງານຂອງພາກຮຽນ spring ໄດ້ຖືກ miniaturized ແລະການປະຕິບັດຂອງມັນໄດ້ຖືກເພີ່ມປະສິດທິພາບ. ການຮັບຮອງເອົາລະບົບສາຍສົ່ງລະບົບຕ່ອງໂສ້ຕົ້ນຕໍແລະລະບົບການເດີນທາງຫຼາຍຂັ້ນຕອນ, ມີຄວາມຕ້ານທານຕ່ໍາແລະອຸນຫະພູມຕ່ໍາ. ຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຫມັ້ນຄົງຂອງມັນແມ່ນດີກວ່າກົນໄກພາກຮຽນ spring ແບບດັ້ງເດີມ.

ຜະລິດຕະພັນນີ້ໄດ້ຖືກຕິດຕັ້ງຢູ່ໃນຂອບເຂດຄວາມຮັບຜິດຊອບຂອງສາຍການແຈກຢາຍ overhead. ດ້ານຫນ້າຂອງສາຍຂາເຂົ້າຂອງຜູ້ໃຊ້ອັດຕະໂນມັດຈະລົບລ້າງຄວາມຜິດຂອງສາຍດິນໄລຍະດຽວແລະໄລຍະຕໍ່ໄລຍະຄວາມຜິດຂອງວົງຈອນສັ້ນພາຍໃນລະບົບຂອງຜູ້ໃຊ້, ຫຼີກເວັ້ນການແຜ່ກະຈາຍຄວາມຜິດໃນໂລກຂອງຜູ້ໃຊ້ກັບສາຍສົ່ງຕົ້ນຕໍ, ຮັບປະກັນຄວາມປອດໄພຂອງໄຟຟ້າຂອງຜູ້ໃຊ້ທີ່ບໍ່ມີຄວາມຜິດພາດ, ແລະປັບປຸງຄວາມຫນ້າເຊື່ອຖືຂອງໄຟຟ້າ. ຖ້າຄວາມຜິດແມ່ນຖາວອນແລະການປິດສະຖານີຍ່ອຍລົ້ມເຫລວ, ອຸປະຕິເຫດທີ່ສະຖານທີ່ຂອງຜູ້ໃຊ້ແຮງດັນຂະຫນາດກາງຈະສົ່ງຜົນໃຫ້ສາຍການແຈກຢາຍທັງຫມົດຖືກຕັດອອກ. ອຸບັດເຫດທາງສາຍສົ່ງທີ່ພົບເລື້ອຍໃນຕາຂ່າຍໄຟຟ້ານີ້ ຈະເຮັດໃຫ້ເກີດການສູນເສຍຕໍ່ສັງຄົມຢ່າງຫຼວງຫຼາຍ.

ສະພາບ​ແວດ​ລ້ອມ

(1) ອຸນຫະພູມອາກາດສະພາບແວດລ້ອມ: -40 ℃ ~ + 40 ℃; ການປ່ຽນແປງອຸນຫະພູມປະຈໍາວັນບໍ່ເກີນ 25 ℃; ອີງຕາມຄຸນສົມບັດຂອງອາຍແກັສ SF6, ໃນເວລາທີ່ອຸນຫະພູມອາກາດລ້ອມຮອບແມ່ນ -40 ℃ແລະຄວາມກົດດັນພາຍໃນຖັງແມ່ນ 0.05Mpa, SF6 ຍັງຢູ່ໃນສະພາບອາຍແກັສເພື່ອຮັບປະກັນການເຮັດວຽກປົກກະຕິຂອງຜະລິດຕະພັນ. ໃນເວລາທີ່ອຸນຫະພູມອາກາດລ້ອມຮອບແມ່ນ -40 ℃ແລະຄວາມກົດດັນຂອງວັດແມ່ນ 0.05Mpa, ຈຸດ liquefaction ຂອງ SF6 ແມ່ນ -55 ℃; ເມື່ອຄວາມກົດດັນຂອງເຄື່ອງວັດແທກເປັນສູນ, ຈຸດ liquefaction SF6 ຈະບໍ່ເກີນ -60 ℃.

(2) ຄວາມໄວລົມບໍ່ເກີນ 35m/s;

(3) ສະຖານທີ່ທີ່ບໍ່ມີການຕິດໄຟ, ອັນຕະລາຍຈາກການລະເບີດ, ການກັດກ່ອນສານເຄມີທີ່ເຂັ້ມແຂງ (ເຊັ່ນ: ອາຊິດຕ່າງໆ, ເປັນດ່າງ, ຫຼືຄວັນຢາສູບ), ແລະການສັ່ນສະເທືອນທີ່ເຂັ້ມແຂງ.

(4) ລະດັບຄວາມສູງ: ≤ 1000m;

(5) ຄວາມຫນາຂອງການຄຸ້ມຄອງ: 10mm;

(6) ລະດັບມົນລະພິດທາງອາກາດ: ລະດັບ 4;

(7) ຄວາມເຂັ້ມຂອງແຜ່ນດິນໄຫວ: ≤ 7 ອົງສາ;

(8) ວິທີການໃສ່ພື້ນດິນຈຸດກາງໃນຕາຂ່າຍໄຟຟ້າ: ຈຸດທີ່ເປັນກາງບໍ່ແມ່ນດິນ, ມັນຖືກຮາກຖານຜ່ານທໍ່ສະກັດກັ້ນອາກ, ແລະຈຸດສູນແມ່ນຕໍ່ດິນໂດຍຜ່ານການຕໍ່ຕ້ານຕ່ໍາ.
